Lämmitys ja viilennys
Valsir
RADIANT-SYSTEM
Matalalämpöinen lattialämmitys, miellyttävän tasainen lämpötila

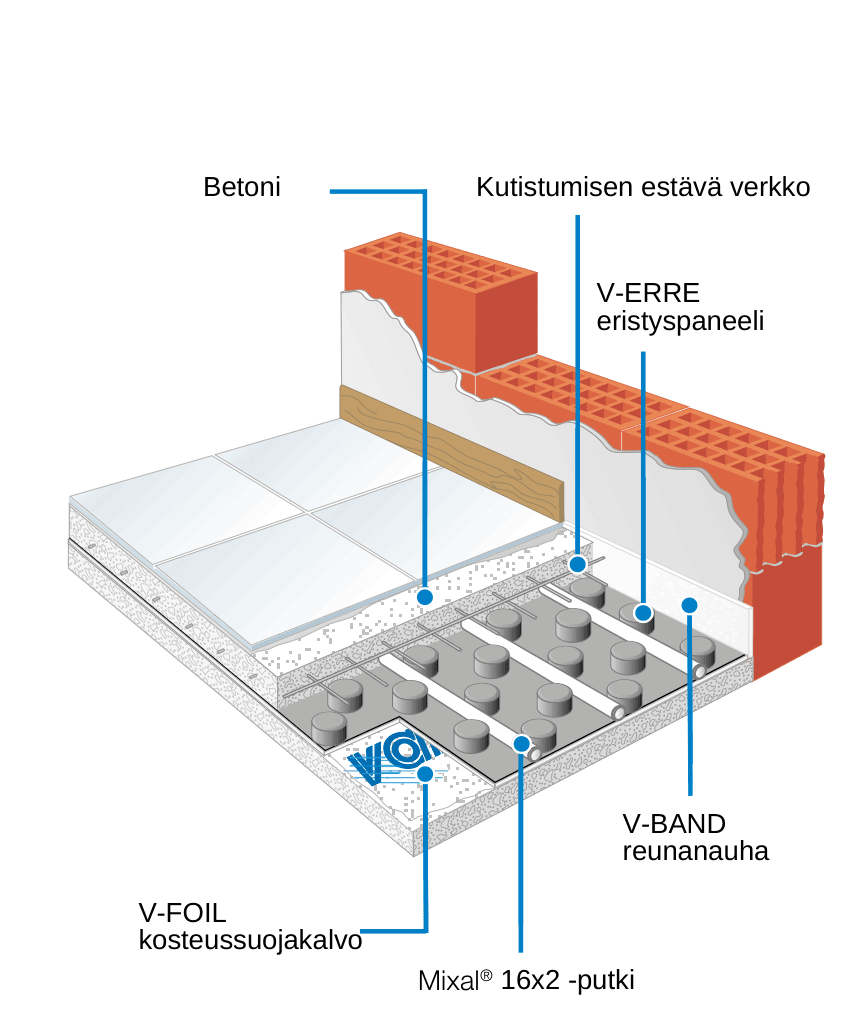

RADIANT-järjestelmään kuuluvat Mixal-komposiittiputket, jakotukit, eristelevyt, reunanauhat ja säätökomponentit yhtenä asennusvalmiina kokonaisuutena.
Tuotetiedot
- Matalalämpöisen vesikierron ja vähäisemmän lämpötilakerrostumisen ansiosta järjestelmä antaa keskimäärin 25 %:n energiansäästön perinteiseen järjestelmään verrattuna.
- Mixal-komposiittiputken alumiinikerros takaa kattavan happi- ja valotiiviyden sekä poikkeuksellisen lämmönjohtavuuden, mikä nostaa järjestelmän lämmönluovutustehoa.
- Tasainen pintalämmönjako antaa tasaisemmat huonelämpötilat ja paremman lämpöviihtyvyyden ilman radiaattoreiden tai puhallinlämmittimien arkkitehtonisia rajoituksia.
- Lattiapinnan kuivuus estää pölyn, punkkien, bakteerien ja homeen leviämisen, mikä takaa hygieeniset sisäolosuhteet.
- Askeläänen vaimennus yli 28 dB: V-Acoustic-monikerrosäänieriste 100 kg/m2 valupinnan päällä (UNI EN 12354-2)
- Suuren lattiapinnan tasainen lämmönjako mahdollistaa matalalämpöisen lämmityksen ja yhteensopivuuden uusiutuvaa energiaa hyödyntävien lämmönlähteiden kanssa
- Sama putkisto toimii myös säteilyjäähdytyksenä, mikä antaa yhdellä järjestelmällä ympärivuotisen sisäilmaston hallinnan
Käyttökohteet: Järjestelmä soveltuu asuin-, liike- ja teollisuustiloihin sekä suuren lattia-alan ja korkean huonekorkeuden kohteisiin, joissa se pienentää energiankulutusta. Sileäpaneeliratkaisuilla samaa järjestelmää käytetään myös raskaasti kuormitettavissa teollisuuskohteissa ja ulkotilojen, kuten pihojen, ramppien ja paikoitusalueiden, jään- ja lumensulatuksessa.
Tekniset tiedot
| Halkaisijat | Ø 14 mm - Ø 110 mm |
| Paloluokka | (putki) C-s2,d0 (EN 13501-1) |
| Askeläänen vaimennus (järjestelmä) | ΔLw > 28 dB, V-Acoustic 100 kg/m² valupinnalla (UNI EN 12354-2) |
| Käyttölämpötila | +95 °C / +100 °C |
| max. paine | 10 bar |
| Sovellusluokka | Luokka 4 (4a) lattialämmitys, EN ISO 21003-1 · sertifioitu kaikkiin neljään luokkaan 10 bariin asti |
| Standardit | Putki: EN ISO 21003; mitoitus ja asennus: UNI EN 1264 |
Valsir
THERMOLINE
PE-X- ja PE-RT-putket lattialämmitykseen ja käyttöveteen
THERMOLINE on silloitetusta polyeteenistä (PE-X) ja lämmönkestävästä polyeteenistä (PE-RT) valmistettu putkijärjestelmä lattialämmitys- ja -jäähdytysjärjestelmien rakentamiseen sekä käyttöveden johtamiseen. Sisäpinnan äärimmäinen tasaisuus estää kalkin muodostumisen ja varmistaa alhaiset painehäviöt pitkällä aikavälillä. THERMOLINE PE-RT -putket on sertifioitu 8 baariin asti, ja niitä voidaan yhdistää erilaisiin Valsir-liittimiin.
Tuotetiedot
- Hyvä kulutuksen-, korroosion- ja kemiallisten aineiden kestävyys, jonka ansiosta järjestelmä säilyttää suorituskykynsä pitkään
- Sisäpinnan tasaisuus estää kalkin muodostumisen ja takaa alhaiset painehäviöt
- Keveys: PE-RT painaa 8 kertaa vähemmän kuin teräs ja 10 kertaa vähemmän kuin kupari
- PE-RT:n joustavuus vaimentaa värähtelyjä ja tarjoaa hyvän ääneneristyksen
- Tuotestandardien takaama vähintään 50 vuoden käyttöikä antaa järjestelmälle pitkäaikaisen luotettavuuden
Käyttökohteet: THERMOLINE-putkia ilman eristystä käytetään pääasiassa lattialämmitys- ja -jäähdytysjärjestelmien rakentamiseen; tarvittaessa ne voidaan eristää asennuksen jälkeen. Putkisto kattaa samasta tuoteperheestä sekä lattialämmityksen että käyttöveden johtamisen asuin-, liike- ja teollisuustiloissa.
Tekniset tiedot
| Materiaali | PE-X (Thermoline) ja PE-RT EVOH -happidiffuusiosuojalla |
| Halkaisijat | 16×2 / 17×2 mm, kiepit 240–600 m |
| Käyttöikä | Vähintään 50 vuotta tuotestandardien mukaan |
Järjestelmän osat
Paneelit, putket, jakotukit, säätö ja kosteudenpoisto - koko lattialämmitysjärjestelmä yhdeltä toimittajalta.
Paneelityypit
Kuusi paneelijärjestelmää asuinkohteista teollisuuteen:
- V-ESSE - asunnot, 50-60 mm
- V-ERRE0 - matala 22 mm saneerauksiin
- V-ERRE ja V-ERRE GRAFITE - EPS 32-82 mm
- V-ELLE + V-RAIL - sileä paneeli, teollisuus- ja avotilat
- V-EFFE - XPS: teollisuuskohteissa suuremmalla putkikoolla, asuinkohteissa pienemmällä
Putket - PE-X, PE-RT ja komposiitti
Thermoline PE-X -putket, PE-RT EVOH -putket (16×2 / 17×2, kiepit 240–600 m) sekä Mixal-komposiittiputket happidiffuusiosuojalla.
Jakotukit - teräs ja PA-M
Esikoottuina toimitettavat jakotukit virtausmittareilla, säätömuistilukolla, sulkuventtiileillä sekä ilmaus- ja tyhjennysventtiilillä. PA-M-mallit modulaarisia - sopivat myös viilennykseen; teräsmallit myös suuriin kohteisiin.
Jakotukkikaapit
Metallikaapit pinta- ja uppoasennukseen.
Leveydet 400–1200 mm (mm. 400×810×150 · 600×800×130 · 1200×810×150)
Pumppu- ja sekoitusryhmät
Hydraulisen erottimen jälkeen jakotukki liitetään kompaktilla liitossarjalla ja moduuleilla, jotka toimittavat veden oikeassa lämpötilassa ja virtaamassa: PV1-sekoitusmoduulit ja V-MIX03-sekoitussarja.
Säätimet
Wi-Clima Evo yhdistää talvi- ja kesäkronotermostaatin, kosteudensäätimen ja tarvittaessa HRV-ohjauksen yhteen laitteeseen. Lisäksi mm. piiloasennettava kosketusnäyttötermostaatti sekä perinteiset kronotermostaatit ja hygrostaatit.
V-Dryair - kosteudenpoisto viilennykseen
Isotermiset kosteudenpoistajat lattiaviilennyksen pariksi - integroituvat HRV-järjestelmään.
Mallit: 260 V EVO · 260 H · 520 H EVO
Teollisuuskohteet
Suurten hallien lämmitys ilman lämpötilakerrostumia: pienempi energiankulutus, pienemmät lämmöntuottimet ja matala menoveden lämpötila sopii lämpöpumpuille ja hukkalämmön talteenotolle.
Teollisuuskoot: runkokoot 1″ · 1″¼ · 1″½
Lämmityslaskuri
Suuntaa-antava materiaaliarvio tarjouspyyntöä varten. Laskenta tapahtuu selaimessa.
Lämmitystapa:
Lattiarakenne
Materiaaliarvio
| Rivi | Määrä |
|---|---|
| Lattialämmitysputki (arvio 4,2–4,3 m/m²) | |
| Asennuslevy | |
| Rakennekorkeus vähintään | |
| Lämmityspiirit (arvio) | |
| Jakotukin lähdöt | |
| Termostaatit (huoneet + märkätilat) |
Arvio on suuntaa-antava ja tarkoitettu tarjouksen pyytämiseen. Mitoitus tarkennetaan suunnitteluvaiheessa.
Siirry kauppaan ▸ Pyydä tarjous materiaaliarviolla ▸ 📄 Esite (PDF) Mitoita mallit radiaattorilaskurilla ▸Perustuu Valsirin virallisiin järjestelmätietoihin. / Based on official Valsir system data.
